显微镜头

评估单个显示器像素

随着显示器的分辨率和像素密度不断提高，制造商们测量更小的发光元件以确保准确性的需求日益增加。OLED、LED或microLED等发射型显示器领域的情况尤其如此，在这些显示器中，每个像素都产生自己的亮度，因此不同像素之间的亮度输出可能会有所不同。这些个别变化可能导致不均匀性，而且即使在远处观看，也能看出这种不均匀性，尤其是在高亮度状态下观看显示器时。通过测量，我们可以计算出不同像素之间的输出差异，并基于计算结果进行校正。像素输出的这种校准产生具有完全均匀外观的显示器。在设计设计过程中确定的校准可用于确保在生产操作期间给定器件衬底或像素布局的精确像素输出。


对亚像素图案进行表征

如果没有超高分辨率的系统及能够进行显微测量的光学元件，要对此图片中所示的亚像素图案进行表征可能会非常具有挑战性。显微镜头可将高分辨率成像系统采集的图像放大5倍或10倍，使设计制造商能够确保准确的亚像素布局、形状和RGB色彩模式。如图所示，我们可以捕捉到极小空间区域中的微小细节，以对光区域之间具有大量间隔距离的单个元素进行适当成像。


对单个LED进行表征

LED（二极管光源）的物理结构比大多数其他光源都更为复杂。由于每个发射器内存在的材料、机械或电气缺陷，LED可能会产生亮度和色度缺陷。单个LED的评估对于确保LED系统的性能以及LED组合阵列的亮度和色度均匀性至关重要。

Radiant显微镜头可用于评估单个LED或LED阵列的特性，包括：

• LED均匀性
• LED边缘对比度（均匀性下降）
• LED之间的串扰影响（LED阵列或面板上的一个LED给相邻LED造成的照明干扰）
• 分段截线图，显示LED亮度均匀性

单个LED的测量图像（左）和显示LED边缘对比度的分段截线图（右），其中亮度水平在给定的距离上（单位：毫米）显示下降。TrueTest软件中显示的结果。

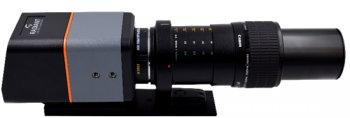

可直接安装到ProMetric亮度计和色度计上使用

显微镜头是 Radiant ProMetric Y系列成像亮度计和ProMetric I系列成像色度计的一款可选安装配件，可使用定制安装支架进行连接以确保稳定性。通过直接安装到ProMetric成像亮度计或色度计上使用，此镜头为显示器测量应用提供完整的解决方案和最高效的测量方法，并且只需最少的设置和集成时间、设备及专业知识。显微镜头可方便地拆卸和更换标准镜头，用于解决其他测量应用，包括需要测量显示器完整视场的应用，比如亮度和色度均匀性、对比度、Mura缺陷及其他特征。

显微镜头的主要特色和亮点：

• 准确、可靠的显示器亮度和色度测量
• 5倍显微镜和附加的2倍增距镜（将5倍镜头转换为10倍镜头）
• 同时采集多个数据点的图像，提高测量效率
• 放大高分辨率图像传感器所采集的特征细节
• 将价值、高性能和灵活性相结合，专为研发和质量保证应用设计
• 易于使用的测量控制和分析软件

Radiant所有的 ProMetric相机解决方案均提供ProMetric软件，这是一款功能强大的软件套件，提供直观的相机设置和控制、数据采集和图像分析，同时还支持广泛的数据分析和显示器测试功能，包括等距图、分段截线图、雷达图、位图和CIE色图。如需额外的测量和测试定序选项，则可使用TrueTest软件，其提供Radiant完整的显示器测量能力范围。
